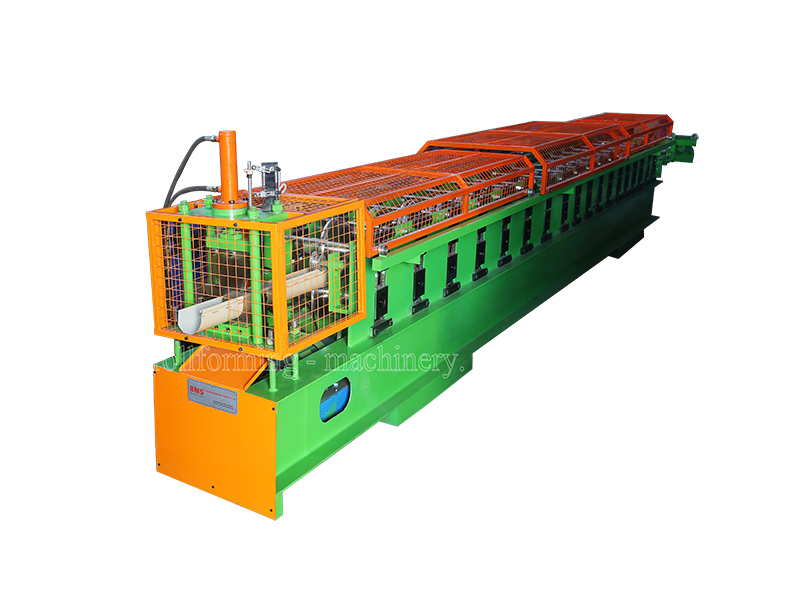

Станок для профилирования рулонов для четырехсекционных водосточных желобов

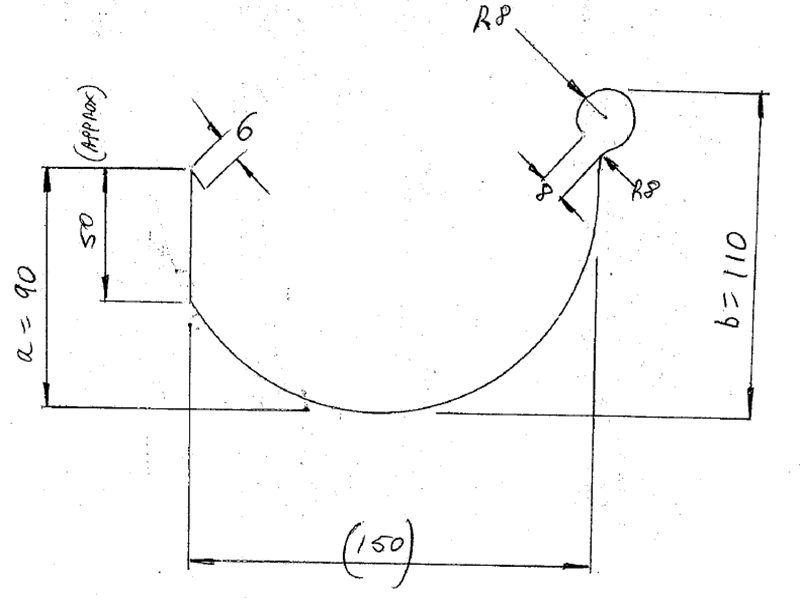

Профиль

Материал

Эффективная ширина: 1 50 мм
Ширина подачи: около 310 мм
Толщина материала: 0,4-0,5 мм
Применимые материалы: ППГИ
С учетом предела текучести: 550 Мпа

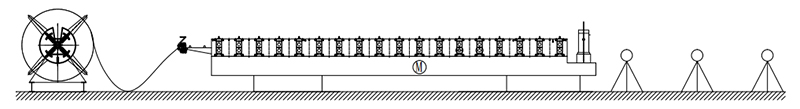

Рабочий процесс

Размотчик →Ручное устройство предварительной резки → Кормить Направляющее устройство → Система прокатки и формовки → Гидравлическое устройство для резки столбов → Выходная стойка

Компоненты машин

1) 3 Т о Руководство Разматывальный аппарат: один комплект

Ручное управление усадкой внутреннего отверстия стальной рулонной стали и остановка
Максимальная ширина подачи: 300 мм, Диапазон внутреннего диаметра катушки: 508±30 мм

2) Ручной предварительный резак и Кормить Руководство D устройство

На главном входе в машину расположено направляющее устройство, ведущее влево и вправо. Во время работы сырье с обеих сторон листа поступает в машину слева и справа. Направляющее устройство обеспечивает поддержание правильного положения сырья и системы формовки. Положение направляющей можно регулировать с помощью ручного винтового механизма, при этом левая и правая стороны регулируются независимо друг от друга.

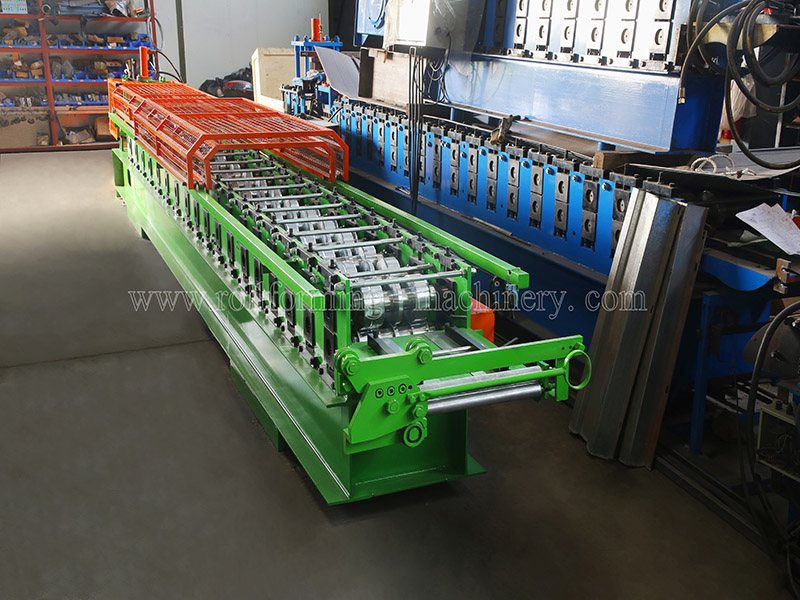

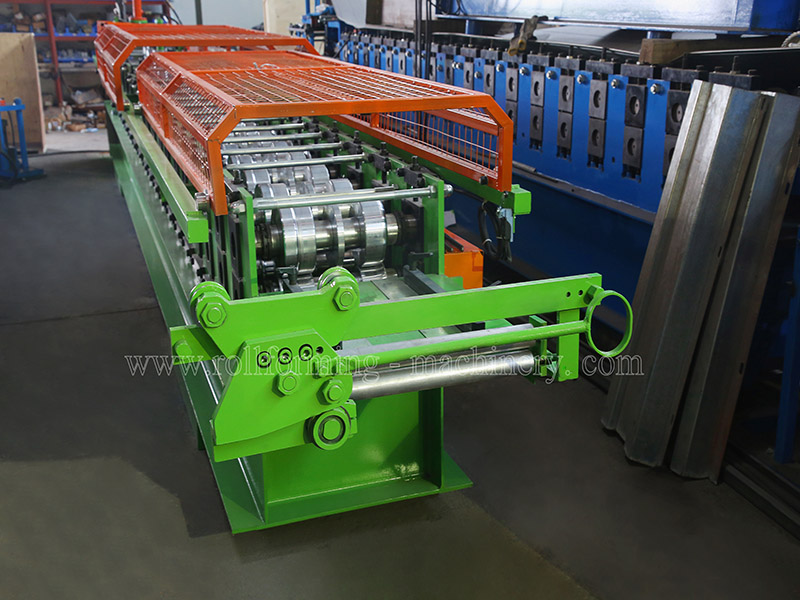

3) Главный станок

каркас кузова изготовлен из H450 сталь методом сварки
Толщина боковой стенки: Q235 t18mm

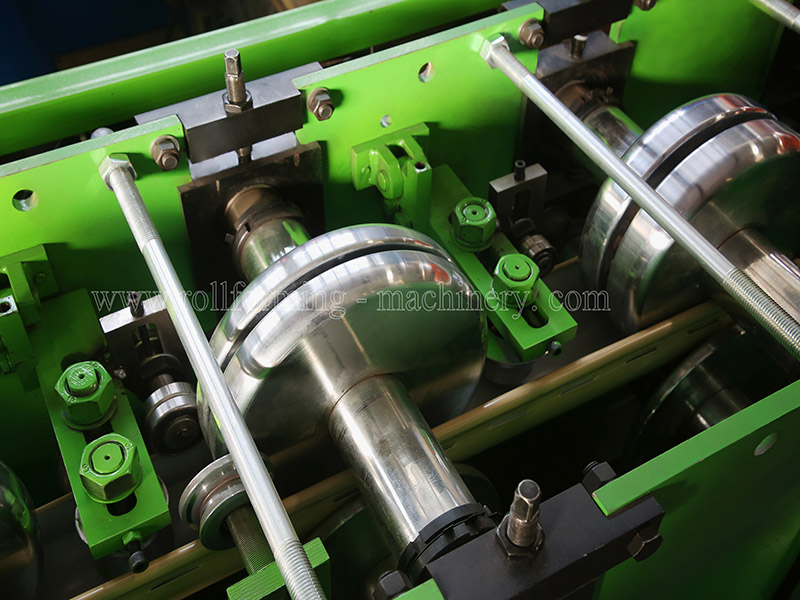

Ролики, изготовленные из Сталь 45# Токарные станки с ЧПУ, термообработка, твердое хромированное покрытие толщиной 0,04 мм, зеркальная обработка поверхности (для увеличения срока службы и защиты от коррозии).
Диаметр валов = ф75мм прецизионная обработка
Привод шестерни/звездочки, примерно 18 шагов формировать
Главный двигатель (марка Polaroid) = 7 0,5 кВт Частотное регулирование скорости
Двигатель с редуктором скорости: серия R.
Сеть магазинов: ZIQIANG (принадлежит ведущему китайскому бренду Donghua Group)
Размер цепи: один дюйм, 18 зубьев.
Все болты и винты имеют класс прочности 8.8 (на дешевых заводах используется более низкий класс 4.8), что обеспечивает надежное крепление конструкции машины и длительный срок ее службы при длительной эксплуатации.
Реальная скорость формования 12-15 м/мин

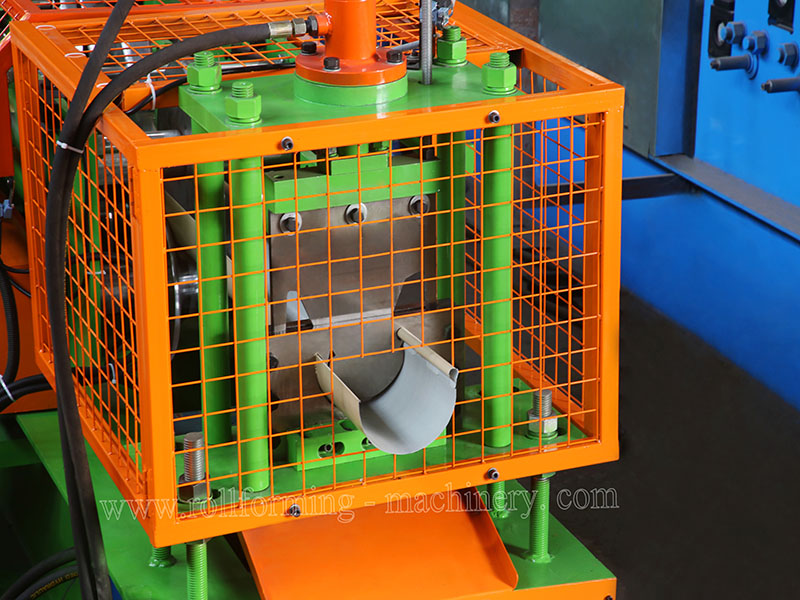

4) Устройство для гидравлической резки

Устройство для выравнивания сделает изделие более красивым.
Гидравлический двигатель: 3 кВт Давление резки: 0-16 МПа
Материал режущего инструмента: Cr12Mov (= СКД11 (с ресурсом резки не менее миллиона раз), термообработка до твердости HRC58-62
Мощность резки обеспечивается главным двигателем и независимой гидравлической станцией.

5 ) Система управления ПЛК м

Автоматический контроль количества и длины резки.

В сочетании с: ПЛК, инвертором, сенсорным экраном, энкодером и т. д.

6) Выход Ра ck

Без питания, Два единицы , с роликами для удобного перемещения

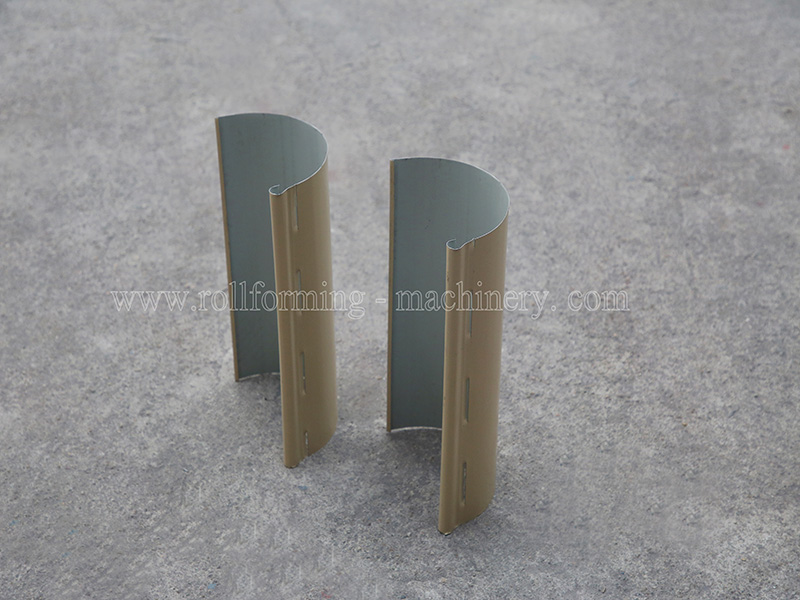

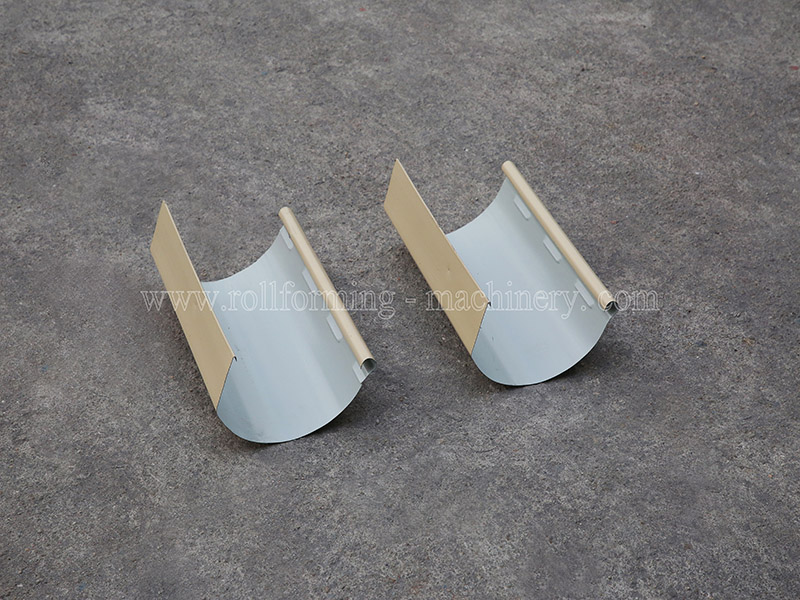

7) Презентация продукции

Послепродажное обслуживание

1. Гарантия составляет 24 месяца с момента получения клиентом оборудования.
В течение 24 месяцев мы бесплатно вышлем клиенту запасные части курьерской службой.
2. Мы предоставляем техническую поддержку на протяжении всего срока службы наших машин.
3. Мы можем направить наших технических специалистов для установки оборудования и обучения персонала на заводах клиентов.
дополнительные расходы

Условия торговли

1. Минимальный объем заказа (МОК): 1 комплект
2. Срок доставки: около 45 рабочих дней.
3. Порт погрузки: порт Сямынь.
4. Вид оплаты: банковским переводом (T/T) или аккредитивом (L/C).
5. Экспорт: в более чем 50 стран и регионов, включая Тайвань, Великобританию, Францию, Сингапур.
Греция, Австралия, США, Мексика, Бразилия, Чили, Боливия, Тринидад, Израиль, Саудовская Аравия и т. д.

Стиль упаковки

Способ упаковки: основной корпус машины поставляется без упаковки. покрыт полиэтиленовой пленкой (для защиты от пыли и коррозии). загружено в контейнер и Надежно закреплено в подходящем контейнере стальным тросом и замком. подходит для транспортировки на большие расстояния.
