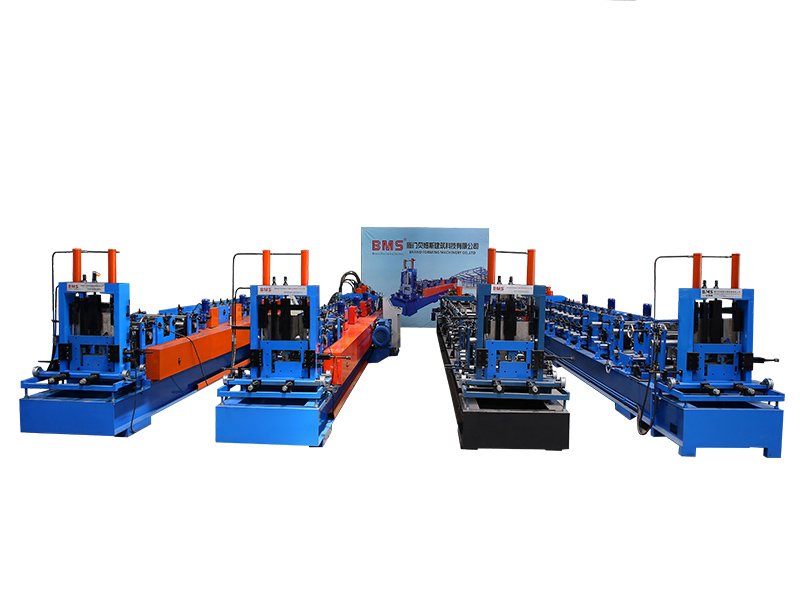

Полностью автоматическая профилегибочная машина для изготовления CZ-прогонов

Профиль

Выступ (C): 10~25 мм
Высота(B):C:40~100±0,5 мм
Z:49~100 мм±0,5 мм
Ширина (H):C:80~300±0,5 мм
Z:120~300±0,5 мм

Материал

Толщина материала(t): 1,2-3,2 мм
Применимый материал: Оцинкованная сталь (ОЦС), КПР ,HRC

С пределом текучести: 550 МПа

Работа Следовать

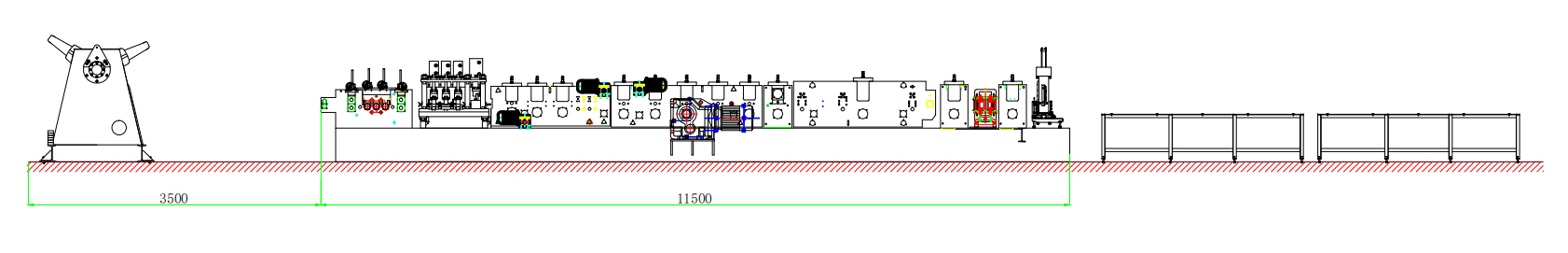

Разматыватель → Устройство подачи и выравнивания → Гидравлическое устройство предварительной резки и штамповки → Система профилирования → Гидравлическая последующая резка → Выходная стойка

Компоненты машин

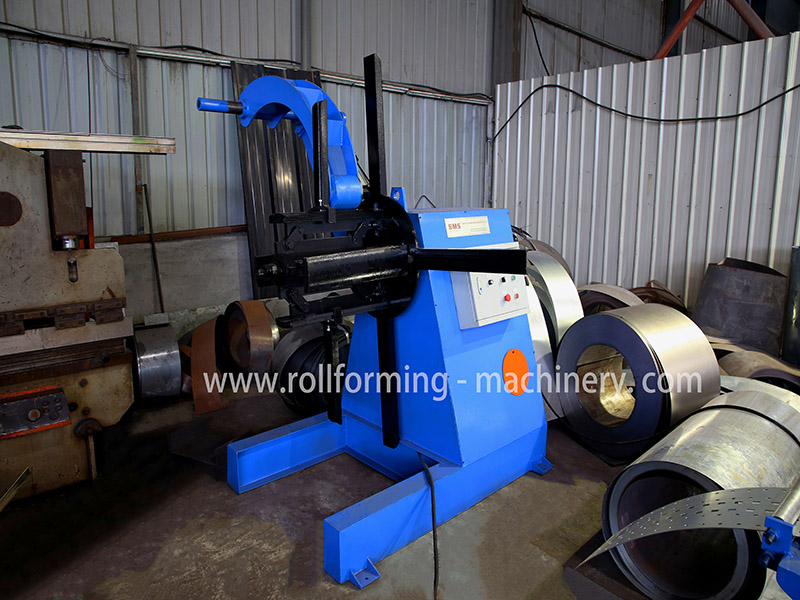

1) Гидравлический разматыватель 5 тонн: один комплект

Гидравлическое управление усадкой и остановкой внутреннего отверстия рулонной стали
Макс. ширина подачи: 600 мм
Диапазон идентификаторов катушек: 478-538 мм ,Внешний диаметр: 1500 мм
Максимальная вместимость: 5 тонн ,Мотор: 3 кВт , Регулировка частоты и скорости
Добавить автоматическую подачу питания и устройство самоостановки

2) Устройство подачи и выравнивания

Вверх Три Вниз Четыре Полностью С даже Устройство для выравнивания валов
С руководством по кормовому материалу

Корпус изготовлен из H450 Тип стали по сварке
Толщина боковой стенки: Q235 t30мм
Валы, изготовленные из Сталь GCr15 (=сталь EN31) ,Высокая частота

Диаметр валов= φ105 мм

Используйте два электродвигателя, чтобы автоматически регулировать ширину подачи материала. час

3) Гидравлическое устройство предварительной резки и штамповки

Предварительная пробивка и резка с использованием одной и той же гидравлической системы
Гидравлический двигатель: 7,5 кВт , Диапазон гидравлического давления: 0-16 МПа
Материал пробивного и режущего инструмента: Cr12MoV ( =Сталь D2 , Термическая обработка до HRC58-62 градусов

С миллионом сокращений жизни
3-цилиндровый Система пробивки отверстий для перфорации как на стенке, так и на полке

Продолговатое отверстие: 14 мм x26мм/16ммx26мм ;Круглое отверстие: 14/16 мм

4 ) Основная машина

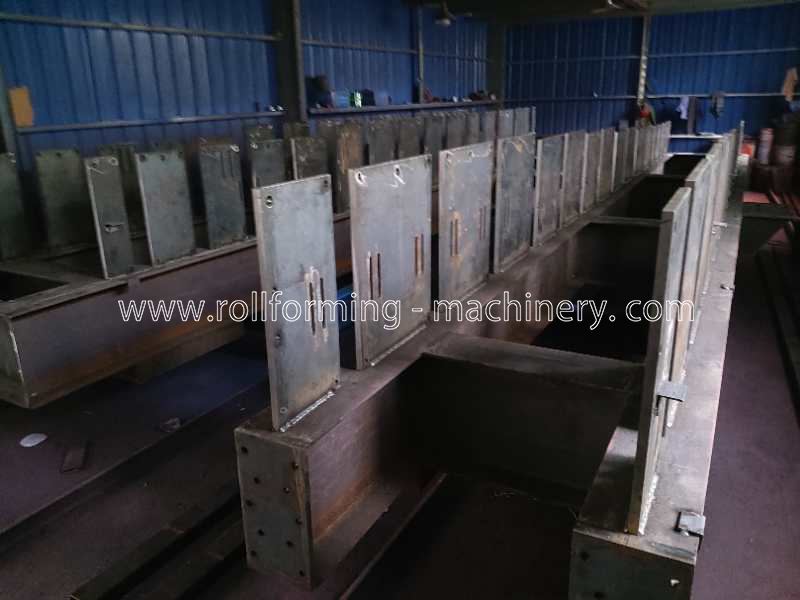

Корпус изготовлен из H450 Тип стали по сварке

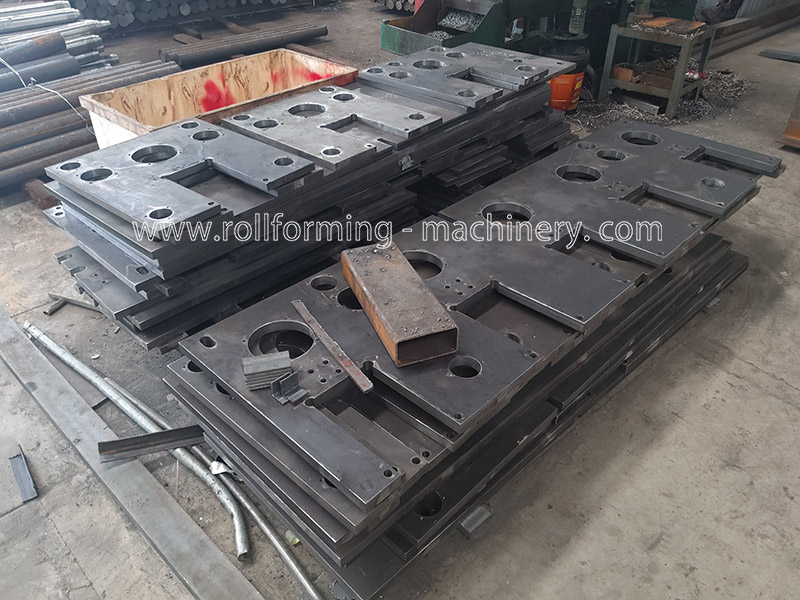

Толщина боковой стенки: Q235 t30мм

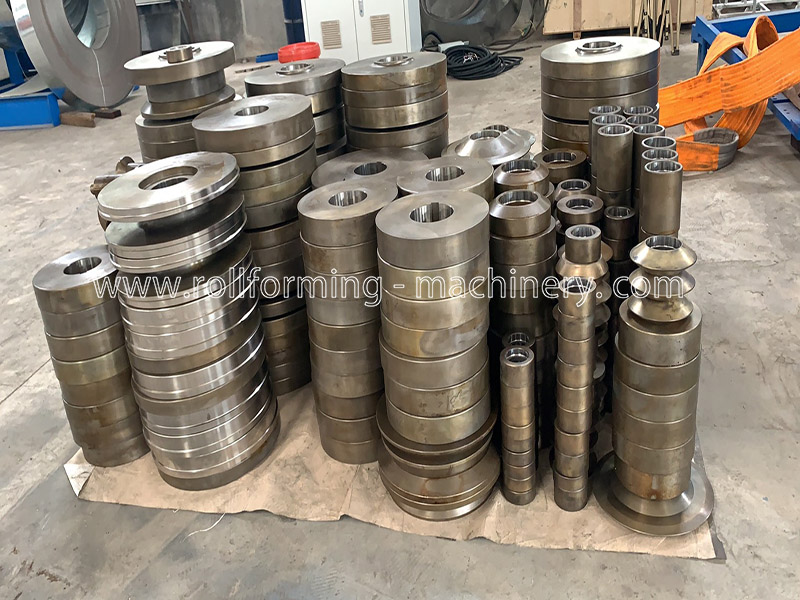

Ролики, изготовленные из Сталь Cr12, термообработка, HRC58-62

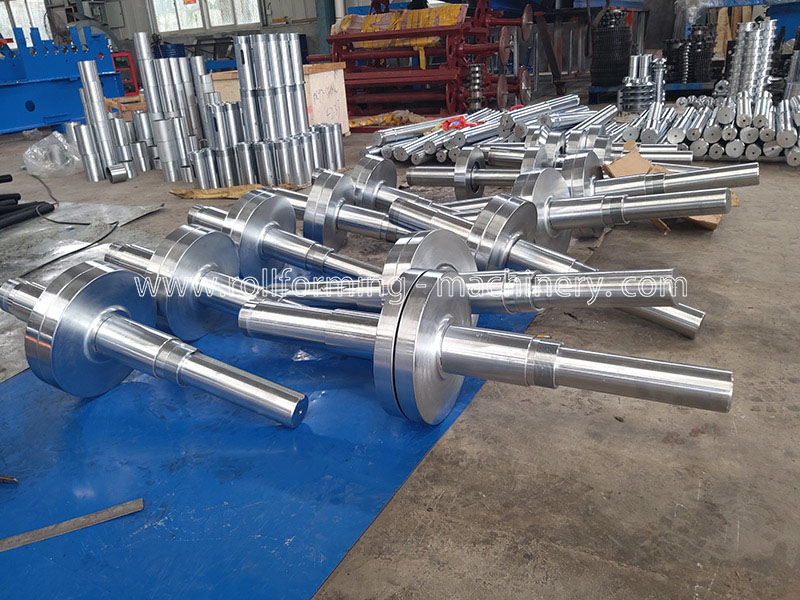

Диаметр валов= ф80/95 ,Точная обработка

Шестеренчатый привод/привод звёздочек,О 20-шаговый В форму

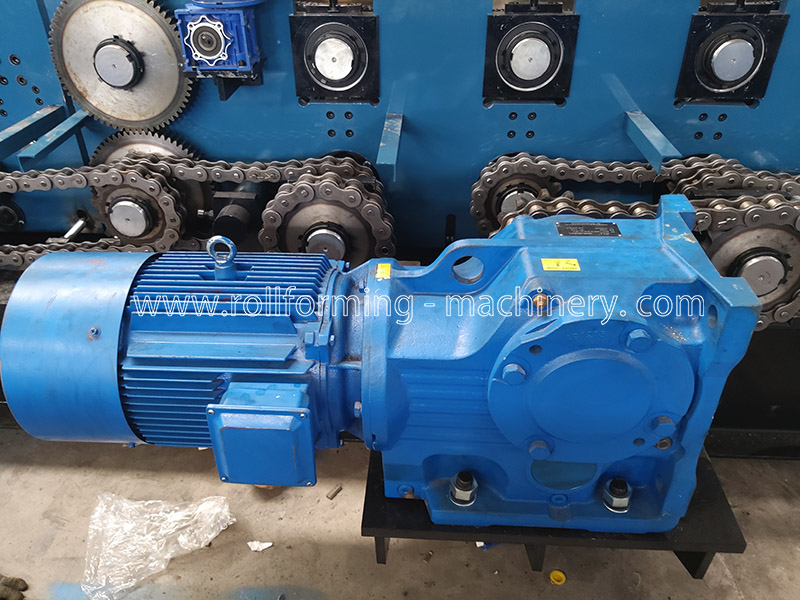

Главный двигатель (марка Polaroid)= 22 кВт ,Регулировка частоты и скорости

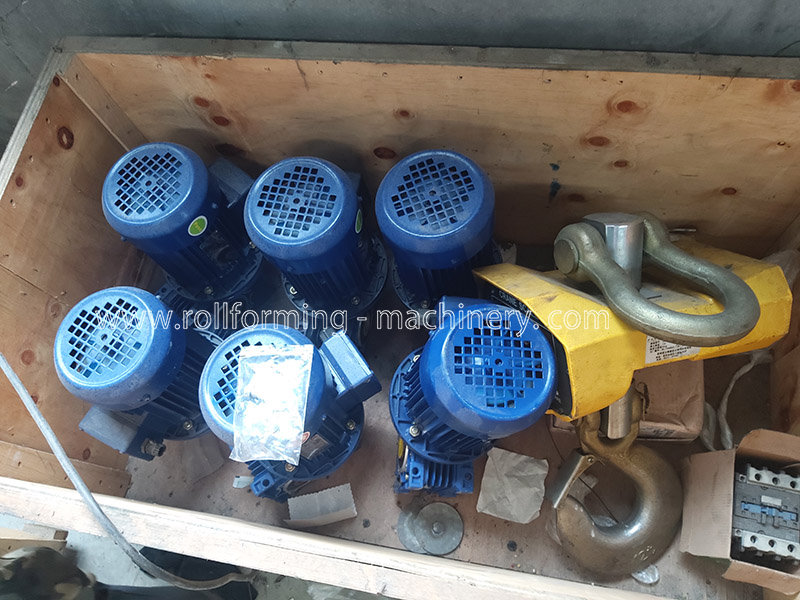

Использовать Шесть электродвигателей Для автоматического изменения размера и мощности двигателя: 0,55 кВт

5) Гидравлическое режущее устройство

Пост для резки, остановка для резки, конструкция лезвия из трех частей
Гидравлический двигатель: 7,5 кВт, Давление резания: 0-16 МПа
Материал режущего инструмента: Cr12MoV (= СКД11 По крайней мере, с О не Миллион раз (стойкость к резке), термообработка до HRC58-62 градусов

6)Система управления ПЛК

Автоматическое управление количеством и длиной резки
Введите данные о производстве (партия продукции, количество изделий, длина и т. д.)

На сенсорном экране, Он может автоматически завершить производство.
В сочетании с: ПЛК, инвертором, сенсорным экраном, энкодером и т. д.

7) Выходная стойка: Один единица

Без питания, Вт с роликами для легкого перемещения.

8) Выставка продукции

Стиль упаковки

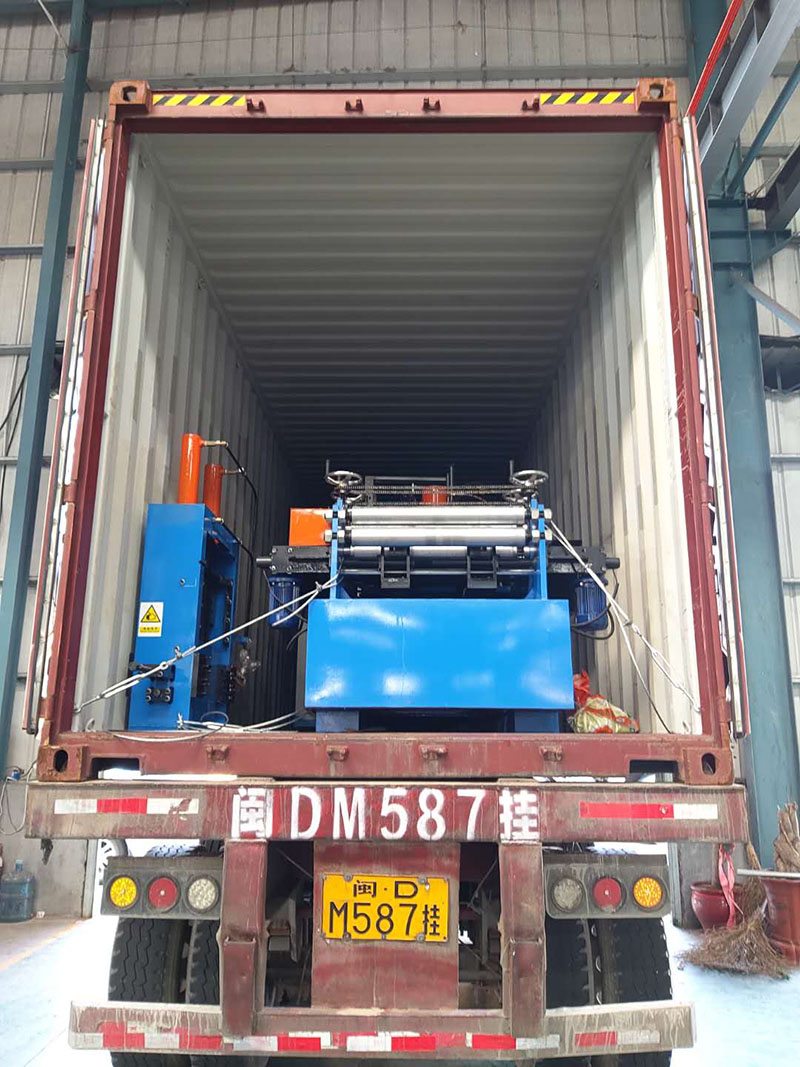

Метод упаковки : Основная часть машины голая и покрыт пластиковой пленкой (для защиты от пыли и коррозии) ,загружен в контейнер и надежно закреплен в подходящем контейнере с помощью стального троса и замка , подходит для транспортировки на дальние расстояния.

Послепродажное обслуживание

1. Гарантия составляет 24 месяца с момента получения машины клиентом. В течение 24 месяцев мы бесплатно доставим клиенту запасные части.
2. Мы предлагаем техническую поддержку на весь срок службы наших машин.
3. Мы можем отправить наших специалистов для установки и обучения рабочих на заводы клиентов. дополнительная стоимость.

Условия торговли

1.Минимальный объем заказа (MOQ): 1 комплект.
2.Срок поставки: около 60 рабочих дней.
3.Порт погрузки: порт Сямынь.
4.Способ оплаты: банковский перевод или аккредитив.
5.Экспорт: в более чем 50 стран и регионов, включая Тайвань, Великобританию, Францию, Сингапур,
Греция, Австралия, США, Мексика, Индия, Бразилия, Чили, Боливия, Тринидад, Израиль, Саудовская Аравия и др.
