Полностью автоматизированный станок для профилирования С-образных профилей с автоматической заменой.

Профиль

Губа (E): 10~25 мм
Высота (В):C:25~80±0,5 мм
Ширина полотна (W): C50~200±0,5 мм

Материал

Толщина материала (t): 2.0 -4,0 мм
Применимые материалы: Оцинкованная сталь (GI), Холоднокатаная сталь (CRC) )

С пределом текучести: В 235 -550 МПа

Рабочий процесс

Разматыватель → Устройство подачи и выравнивания → Гидравлический Удар & Предварительная нарезка Устройство → Система прокатки → Гидравлическая послерезка → Выходная решетка

Компоненты машин

1) 5 тонн Гидравлический разматыватель: один комплект

Гидравлическое управление, усадка и остановка внутреннего отверстия стальной катушки
Максимальная ширина подачи: 600 мм
Диапазон внутреннего диаметра катушки: 508±30 мм Наружный диаметр: 1600 мм
Максимальная вместимость: 5 тонн Двигатель: 3 кВт Частотное регулирование скорости
Электродвигатель масляного насоса :2,2 кВт, с прижимным рычагом
Добавить автоматическую подачу питания и устройство самоостановки.

2) Устройство подачи и выравнивания

Вверх Три Вниз Четыре Полностью С даже Устройство выравнивания валов
С направляющей для подачи корма, каркас корпуса изготовлен из H450 Типовая сталь
Толщина боковой стенки: Q235 t30mm
Валы, изготовленные из Сталь GCr15 (=сталь EN31)

Термическая обработка, HRC 58-62. Диаметр = φ105 мм

Использовать Два электродвигателя Т о Автоматическая регулировка ширины подачи материала час

Использовать Восемь пневматических баллонов АВТОМАТИЧЕСКОЕ изменение расстояния между верхним и нижним валами

3) Гидравлическое устройство для предварительной резки и пробивки

Предварительная штамповка и предварительная резка выполняются с использованием одной и той же гидравлической системы.
Гидравлический двигатель: 22 кВт Диапазон гидравлического давления: 0-16 Мпа
Материал для штамповочного и режущего инструмента: инструментальная сталь. Cr12MoV ( =Сталь SKD11

(Сокращение срока службы в миллион раз), термообработка до твердости HRC58-62°
4-цилиндровый Система пробивки отверстий для перфорации как в стенке, так и во фланце.

4) Е устройство для тиснения

Использовать Два электродвигателя Т о Автоматическая регулировка ширины подачи материала час

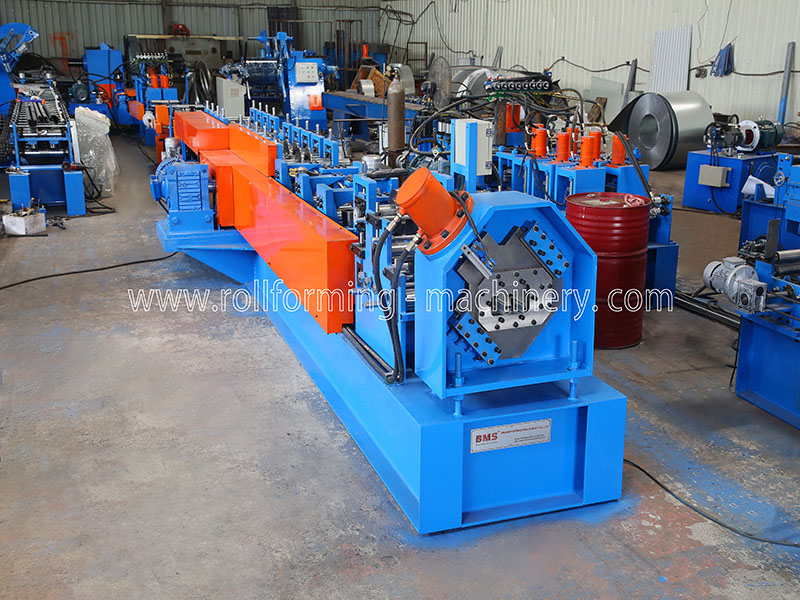

5) Главная машина

каркас кузова изготовлен из H450 Тип стали, свариваемой
Толщина боковой стенки: Q235 t30mm
Ролики, изготовленные из Сталь Cr12 Термообработка, HRC58-62
Диаметр валов = ф95 Высокоточная обработка
Шестеренчатый/зубчатый привод, о 22-шаговый Формировать
Главный двигатель (марка Polaroid) = 30 кВт Частотное регулирование скорости

Использовать Два электродвигателя Для автоматической регулировки ширины подачи материала

Использовать Два электродвигателя Для автоматического изменения размера

Арочная конструкция

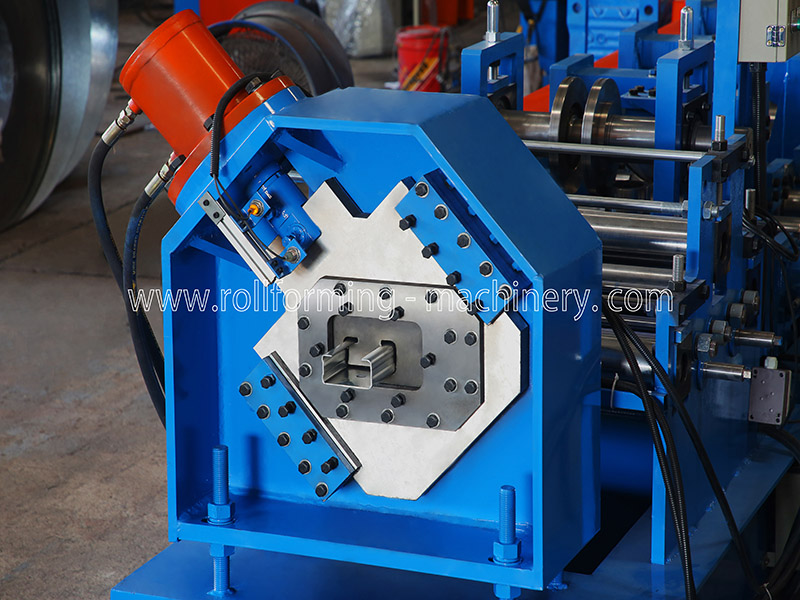

5) Гидравлическое режущее устройство для пост-обработки

Стойка для резки, упор для резки, конструкция режущего лезвия состоит из двух частей.
Гидравлический двигатель: 22 кВт, Давление резки: 0-16 МПа

Материал режущего инструмента: Cr12MoV (= Сталь SKD11)

По крайней мере О миллион раз Срок службы при резке), термообработка HRC58-62

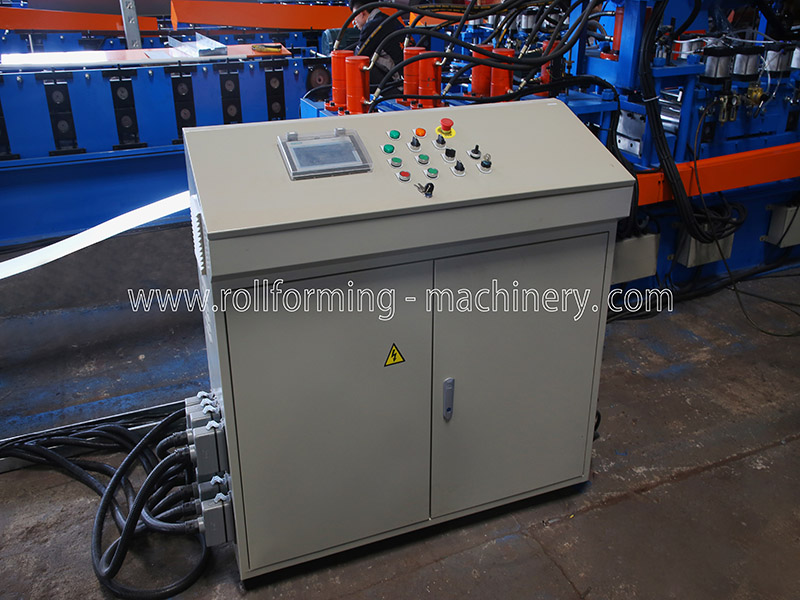

6) Система управления ПЛК

Автоматический контроль количества и длины резки.
Введите производственные данные (серия, количество изделий, длина и т. д.).

На сенсорном экране, Оно может завершить производство в автоматическом режиме.
В сочетании с: ПЛК, инвертором, сенсорным экраном, энкодером и т. д.

7) Выходная стойка: Один единица

Без питания, Вт С роликами для удобного перемещения.

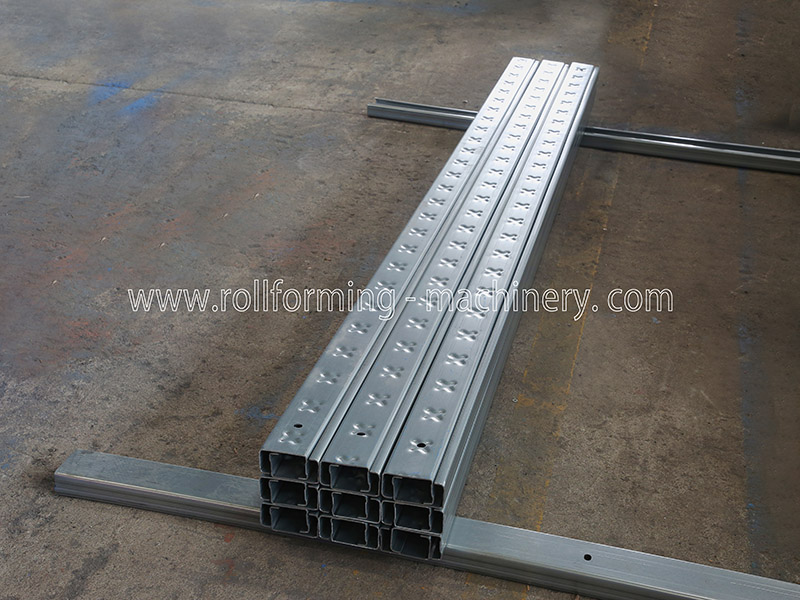

8) Демонстрация продукции

Стиль упаковки

способ упаковки : Основной корпус машины голый и покрыто полиэтиленовой пленкой (для защиты от пыли и коррозии). загружено в контейнер и Надежно закреплено в подходящем контейнере стальным тросом и замком. подходит для транспортировки на большие расстояния.

Послепродажное обслуживание

1. Гарантия составляет 24 месяца с момента получения клиентом оборудования. В течение 24 месяцев мы бесплатно доставим клиенту запасные части курьерской службой.
2. Мы предоставляем техническую поддержку на протяжении всего срока службы наших машин.
3. Мы можем направить наших технических специалистов для установки оборудования и обучения персонала на заводах клиентов. дополнительные расходы.

Условия торговли

1. Минимальный объем заказа (МОК): 1 комплект.
2. Срок доставки: около 60 рабочих дней.
3. Порт погрузки: порт Сямынь.
4. Вид оплаты: банковским переводом (T/T) или аккредитивом (L/C).
5. Экспорт: в более чем 50 стран и регионов, включая Тайвань, Великобританию, Францию, Сингапур.
Греция, Австралия, США, Мексика, Бразилия, Чили, Боливия, Тринидад, Израиль, Саудовская Аравия и т. д.
